名稱：時差法超聲波明渠流量計
詳細信息
產 品 特 點
? 對渠道的截面形狀，尺寸無特殊要求。
? 可以不停水安裝，維護。
? 不阻流，無水頭損失。
? 渠道的截面較大時采用多聲道測速，實現高精度測量。
? 可測量正，反兩個方向的流量和流速。
? 測量范圍大，準確度高。
? 可用于槽堰式或其他方式明渠流量計的標定設備。
產 品 原 理
產品有三個功能：測平均流速、測水深、測水溫，并可顯示斷面流量。
流速測量采用時差式超聲波測量原理（超聲波在液體流動方向和相反方向的傳播而引起的速度差），在測流斷面分布多層流速測量層（多聲道）測量水中的平均流速，并通過壓力式水位計或超聲水位計或雷達式水位計測量水位，上位機通過水位計算過水?dāng)嗝婷娣e，并根據水力學模型計算出斷面過水流量。

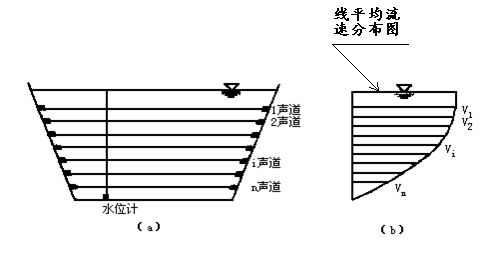

測 量 原 理 示 意 圖
性 能 參 數
項 目
性能參數
流速
量程
±10000mm/s
準確度
測量流速的±0.5%
分辨率
1mm/s
溫度
量程
-25℃～70℃
分辨率
0.1℃
水位
量程
0～10m
分辨率
1 mm
準確度
測量水位的±0.2%
超聲波流速傳感器
測量原理
時差法連續測量
測量聲道
1聲道～8聲道可選
測量流速精度
1.0%
流速范圍
±5m/s
測量渠道寬度
時差法0.5～10米
流量
準確度
測量流量的±2%
電源
12V DC 或220V AC，功耗:≦20W
接口
標準RS232、RS485、4～20mA
通訊協議
Modbus,支持無線傳輸
數據儲存容量
8M，每10分鐘采集一條記錄，可以存儲超過6個月的數據，而且這些數據即便在掉電的情況下，也可以長期不丟失
工作濕度
95%RH
發送頻率
自由設定，比如1分鐘，2分鐘，5分鐘等
防護等級
IP68
可靠性
MTBF≥25000h

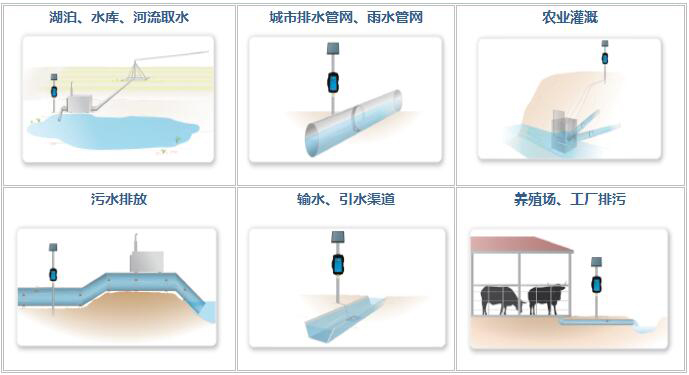

時 差 法 超 聲 波 明 渠 流 量 計 應 用 范 圍

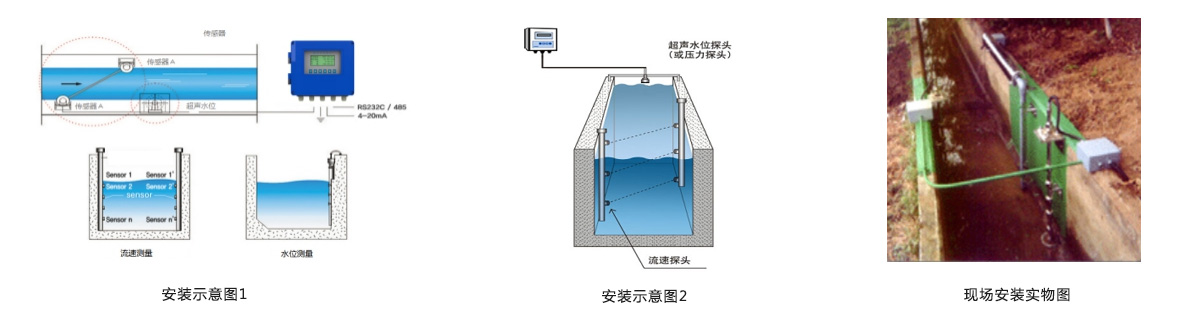

時 差 法 超 聲 波 明 渠 流 量 計 安 裝 示 意 圖 及 實 物 圖
